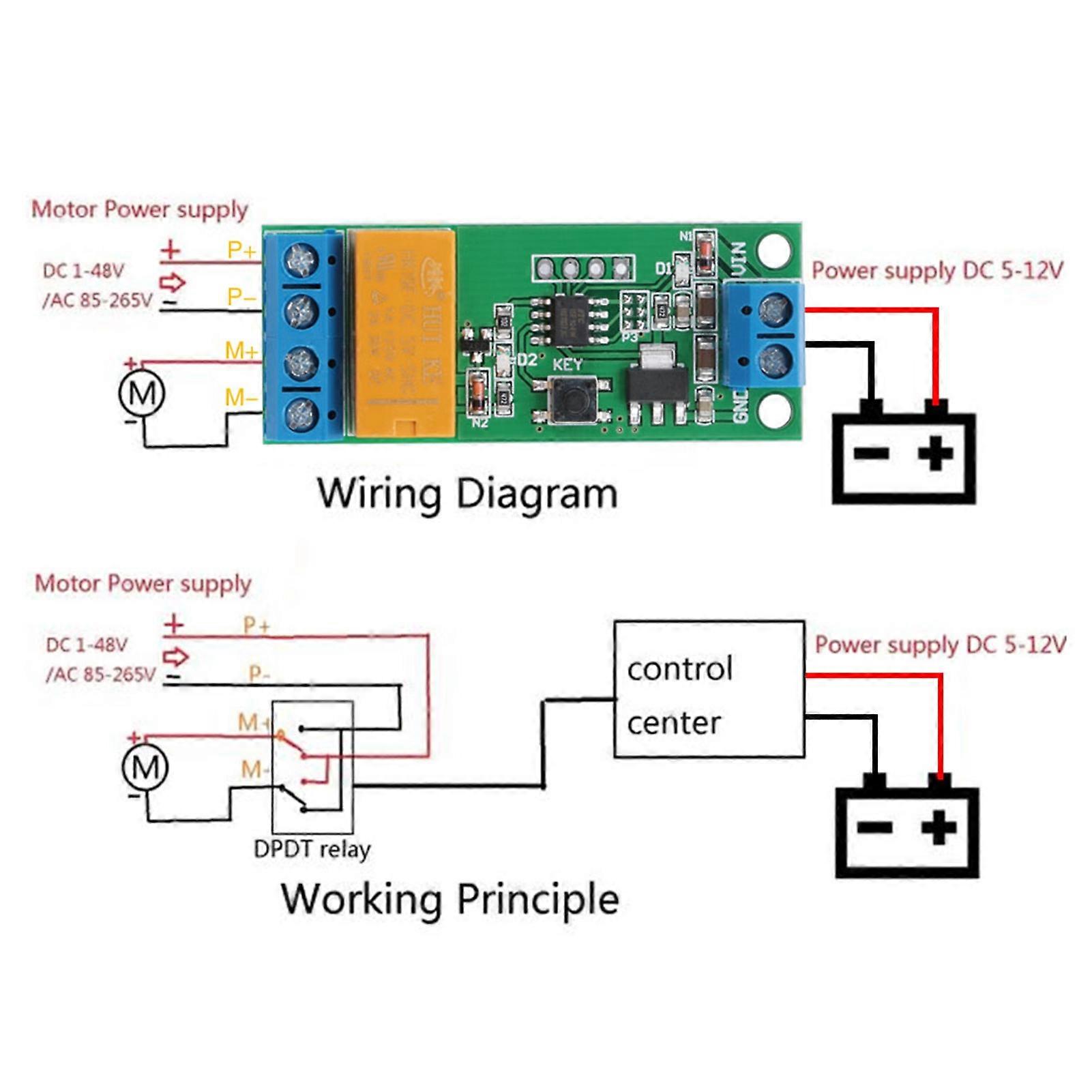

Description: Tension de fonctionnement : DC 5-12V (5V 6V 9V 12V) Courant de fonctionnement : 5 V, avant 4 mA, marche arrière : 36 mA ; 12 V, 6 mA avant, 44 mA en marche arrière Tension de charge : DC 1-48V ou AC 85-265V Courant de charge : Max 2A Temps maximum d’avancement : 5000 secondes, pas de 0,1 seconde Temps maximum inversé : 5000 secondes, pas de 0,1 seconde Taille : 54 * 22 * 15mm / 2.12 * 0.87 * 0.59in Poids : environ 15 g Mode d’emploi : VIN connecté au positif de l’alimentation, GND connecté au négatif de l’alimentation ; P+ connecté au positif de l’alimentation du moteur, P- connecté au négatif de l’alimentation du moteur ; H + & M- connecté aux deux extrémités du moteur Après l’alimentation, D1 clignote 3 fois, D2 éteint, sortie M+ positive, sortie M- négative, moteur en avant ; Après un retard T1, D2 activé, M+ sortie négative, M- sortie positive, inversion du moteur ; Après un retard T2, D2 éteint, sortie M+ positive, sortie M- négative, moteur en avant ; Et ainsi de suite. T1 : temps de retard du moteur, réglable par défaut de 0,1 à 5000 secondes (pas de 0,1 seconde) T2 : temps de retard de marche arrière du moteur, réglable par défaut de 0,1 à 5000 secondes (pas de 0,1 seconde) Avec le réglage « Sélection multiple de temps », le délai maximum est de 40 000 secondes Comment régler U p: Après la mise sous tension, D1 3 clignote, entrez dans le « mode de travail » D2 en renversement, D2 en marche avant Appuyez sur la touche et maintenez-la enfoncée pendant 2 secondes, D1 activé, entrez dans le « mode de configuration » D2 désactivé, c'est avant le « mode de configuration » En mode de configuration avant, déclenchez KEY deux fois en continu, D1 désactivé, entrez en mode « Veille minuterie » Dans le « Mode minuterie de veille », déclenchez KEY pour démarrer le chronométrage (entrez « Mode de synchronisation ») D1 clignotant signifie qu’il s’agit d’un chronométrage (« Mode de synchronisation ») Déclenchez à nouveau la touche pour arrêter l’horloge (quittez le « Mode Chronométrage ») Le temps clignotant D1 est le temps d’avancement (T1) Appuyez sur la touche et maintenez-la enfoncée pendant 2 secondes, D2 activé, entrez dans le « mode de configuration » inversé En mode « configuration » inversé, déclenchez continuellement la touche deux fois, D1 désactivé, entrez en « mode minuterie de veille » Dans le « Mode veille », déclenchez le chronométrage de démarrage KEY (entrez « Mode de synchronisation ») D1 clignotant signifie qu’il s’agit d’un chronométrage (« Mode de synchronisation ») Déclenchez à nouveau la touche pour arrêter l’horloge (quittez le « Mode Chronométrage ») Le temps de clignotement D1 est le temps inverse (T2) Jusqu’à présent, le temps avant (T1) et le temps inverse (T2) sont configurés Remise sous tension en « mode de travail » Note: Veuillez noter que le nouveau type et l’ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérangera pas avant de commander. .
