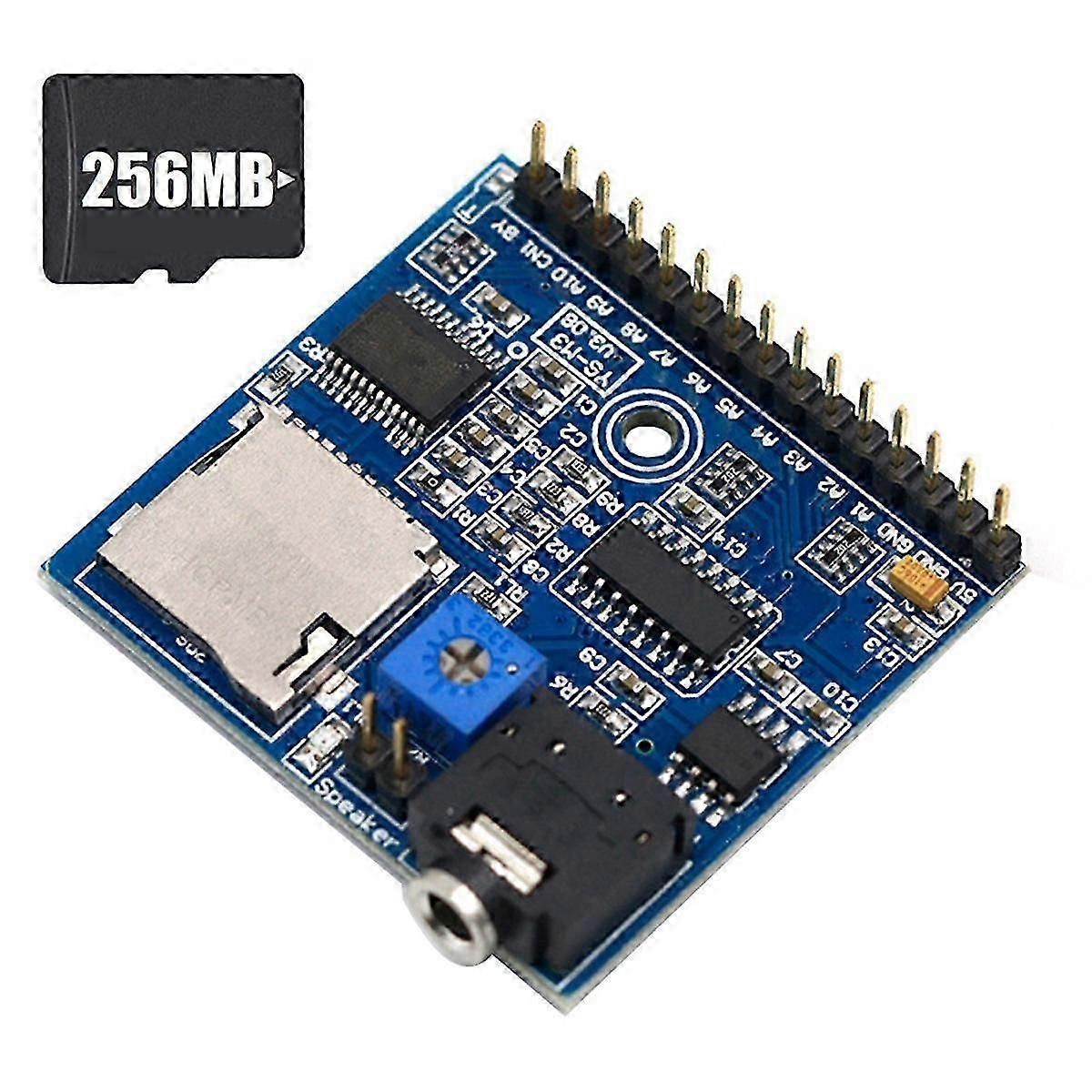

Nom : Module de lecture vocale M3 Modèle : -M3 Alimentation : DC 5V 0.5A (3.5-5.3V) Courant de veille : 28MA Courant de travail : 80MA (spécifiquement lié aux haut-parleurs et au volume sonore)Ports de déclenchement : 9. Gâchette : 9 sont directement déclenchés, 31 sont déclenchés par un encodage monopuce. Niveau de déclenchement : niveau bas (0,8 V) Paramètres du haut-parleur : 0-3 watts 4-8 ohms (volume réglable) Prise en charge de la mémoire maximale : 32 Go Formats de lecture pris en charge : MP3, WAV Différence : Ce module est fondamentalement le même que le module M3T dans notre magasin. Les niveaux de déclenchement des deux sont différents. Ce modèle est un déclencheur de bas niveau. Conseils d’application spéciaux : 1. Il est nécessaire d’utiliser ce module pour lire une certaine chanson lorsqu’il est allumé. Il suffit de mettre à la terre le port de déclenchement correspondant (GND) avant de mettre sous tension ! Processus d’inspection et d’essai : 1. Préparez l’alimentation 5V, la carte mémoire, les haut-parleurs et enregistrez la carte mémoire dans un fichier MP3 selon la dénomination décrite ci-dessus. 2. Insérez la carte mémoire, le haut-parleur et l’alimentation 5V selon l’ordre (faites attention aux pôles positif et négatif, 5V est positif et GND est négatif). 3. Utilisez la ligne de connexion pour déclencher la connexion entre GND et A1, le voyant lumineux s’éteindra et la chanson 1 sera jouée en même temps. 4. L’opération est terminée. (Si le voyant clignote une fois et qu’aucune musique n’est jouée après le déclenchement, vérifiez le format de fichier de la carte mémoire) En raison de différents lots, l’apparence, la couleur et l’impression du produit peuvent être différentes, ce qui n’attire pas l’utilisation. Carte mémoire : 256M Couleur :bleu Matériel : PCB Contenu du colis : 1 x Module 1 x carte mémoire Seul le contenu de l’emballage ci-dessus, les autres produits ne sont pas inclus. Remarque : la réflexion de la lumière et les différents affichages peuvent rendre la couleur de l’élément sur l’image un peu différente de la réalité. L’erreur de mesure autorisée est de +/- 1-3cm.
