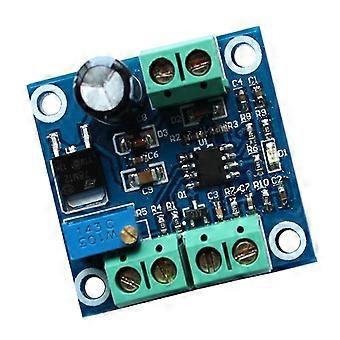

Ce module LC v2F peut générer différentes fréquences en fonction de différentes tensions d’entrée, et il peut transformer une tension 0-10V en signal d’impulsion de fréquence 0-10KHz. Tension de fonctionnement : 13,5 V-30 V Plage de tension contrôlable d’entrée : 0-10 V Gamme de fréquences de sortie : 0-10KHz Spécification: Définition de l’interface VCC : puissance de fonctionnement GND : masse d’alimentation IN+ : tension d’entrée IN- : masse d’entrée OCOUT : port de sortie du collecteur de signal (si vous l’utilisez avec un pilote, il peut être utilisé) FOUT : port de sortie de fréquence (port de sortie de fréquence universel) Deux sorties indépendantes, OC-OUT est NPN et FREQ-OUT est une sortie IC. L’extrémité de la cathode commune est avec le GND négatif de l’alimentation. Lorsque l’anode commune se connecte, elle est utilisée avec une puissance positive. Si la connexion est une anode commune et que l’alimentation est de 13-24V, veuillez connecter en série une résistance de 2,7K ohms ; si l’alimentation est de 12V, veuillez connecter en série une résistance de 330 ohms. Connectez le signal d’impulsion de fréquence à F, et il y a une sortie de tension correspondante à la borne. Correspondance entre l’entrée et la sortie : 1V=1KHZ 10V=10KHZ. S’il y a un écart, vous pouvez régler le potentiomètre sur la carte pour calibrer. Le forfait comprend : 1 pièce module de conversion de tension en fréquence
