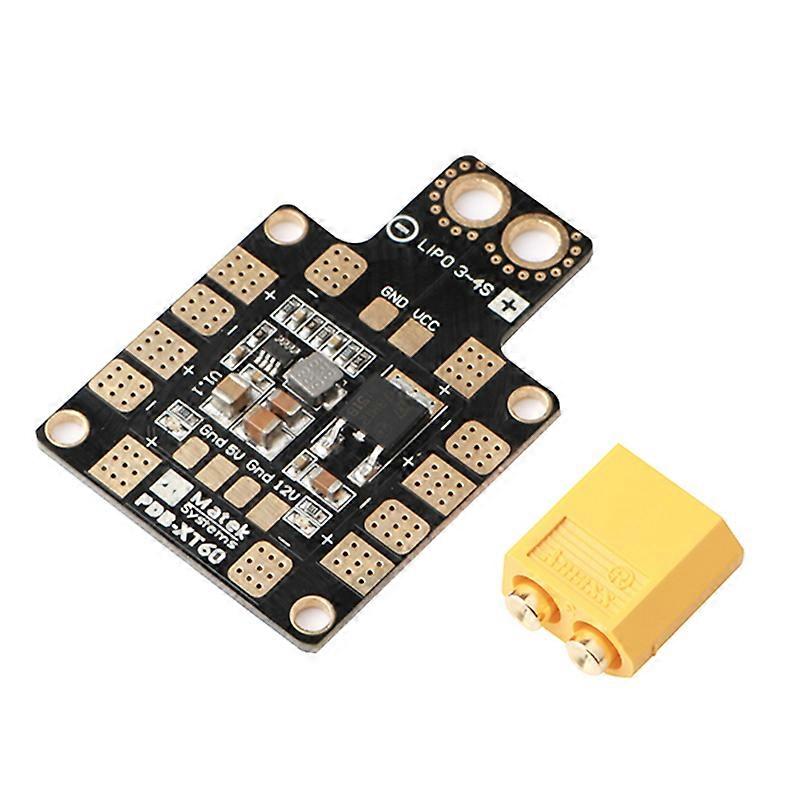

Explication: Matériel : circuit imprimé Couleur comme indiqué Taille de la planche : 5,2 cm * 3,6 cm * 0,3 cm Poids de la planche : 7,5 g (dont 11 g inclus) 2 oz de cuivre, 4 couches et PCB de 1,6 mm Prise XT60 intégrée Léger et pour un usage intensif Installation rapide et facile Au total, les languettes de soudure ESC de 6 paires conviennent aux cadres de type H ou X Indicateurs LED de sortie 5V et 12V et tolérant aux courts-circuits Généralités: Plage de tension d’entrée (fonctionnement LiPo 3S-4S) : 9-18V DC Sorties régulées : sorties 5V et 12V Sorties ESC : Courant continu : 25A*4 ou 15A*6 courant (10 secondes/minute) : 30 A*4 ou 20 A*6 Sortie BEC 5V : Conçu pour : Récepteurs RC, contrôleurs de vol, OSD et servos Mode BEC : Linéaire Tension : 5,0 +/- 0,1 VDC Courant continu : 2 ampères (Max.2.5A 10s/minute) Ondulation de sortie : 40 mV (VIn = 16 V, VOut = charge 5V@2A) Tolérant aux courts-circuits : 5 secondes/minute Sortie BEC 12V : Conçu pour : Caméra vidéo TX ou FPV avec régulateur linéaire Mode BEC : Linéaire Batterie suggérée : LiPo 4S (13~18V DC) Tension : 12,0 +/- 0,3 VDC Courant continu : 500 mA (0,8 A max. 5 s/minute) Tolérant aux courts-circuits : 2 secondes/minute Contenu de l’emballage : 1 * carte PDB 1 * connecteur XT60 1. Le PDB-XT60 a été conçu pour fournir les meilleures performances et fiabilité dans un circuit imprimé de 36 * 52 mm et 4 couches. 2.It distribue l’alimentation d’un pack LiPo à 6 ESC, ainsi que des sorties DC 5V synchronisées et régulées et des sorties DC 12V régulées linéaires pour alimenter des caméras, des servos, des récepteurs RC, des contrôleurs de vol, des émetteurs vidéo, des LED, etc. 3.Le PDB-XT60 offre une prise Authentic XT60 pour connecter le pack LiPo de manière pratique. Carte PCB 4.4 couches, puissance de courant élevée et stratification BEC, évite le courant de puissance BEC perturbant le sol ; 5. Cette carte rend le câblage agréable, avec l’avantage d’avoir l’option XT60. Empilé juste au-dessus du CC3D avec beaucoup d’espace.
