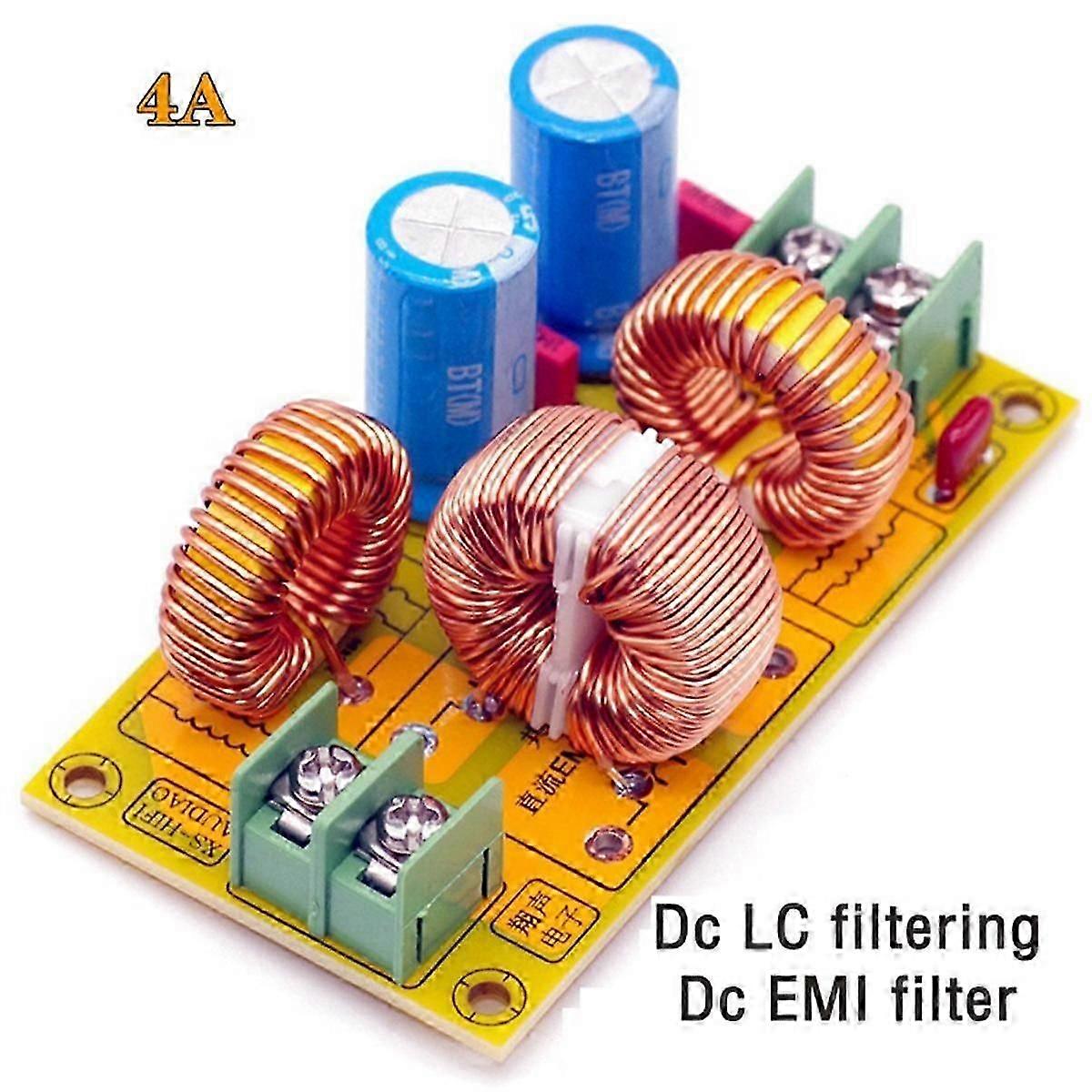

Description : Introduction au circuit de filtre de puissance CC : Le circuit se compose de trois parties : la première partie est un circuit de filtre LC primaire, la deuxième partie est un filtre EMI de mode commun et la troisième partie est un circuit de filtre LC secondaire. Le filtre LC, communément appelé filtre passif, est un dispositif traditionnel de compensation harmonique de puissance CC composé d’inductance et de capacité, qui peut filtrer les harmoniques dans l’alimentation une ou plusieurs fois et purifier l’alimentation CC Le filtrage en mode commun peut résoudre le problème des interférences rapides d’impulsions de groupe transitoires avec une fréquence de répétition de plusieurs milliers de hertz dans certains sites d’utilisateurs, et peut jouer un rôle suppressif. La spécification PCB est FR4 42X77X1.6MM, avec la conception la plus courte pour les circuits à courant élevé et les chemins courts, qui peuvent résister à des courants plus élevés et minimiser les interférences externes. Les inductances équipées sont disponibles en : 4A. Fonctionnalités: 1. Petit et exquis 2. Performances fiables 3. Faible consommation 4. Large gamme d’utilisation 5. Conception la plus courte des lignes de transmission à courant élevé : Entrée : DC ne doit pas dépasser 50V (le condensateur électrolytique peut être remplacé pour le levage à une tension plus élevée) Sortie : DC Courant : 4A Circuit imprimé : carte en fibre de verre FR4 double face Condensateur électrolytique : 50V 470UF consommation 2 PCS Condensateur à couche mince : 100NF 2PCS 470 PF 1PCS Inductance de l’anneau magnétique : dosage 2PCS Inductance en mode commun ; Utilisation : 1 PIÈCES Douille : prise 7,62, 2 broches, 3 broches, 1 pièce chacune Ce module convient à l’élimination des sources d’alimentation CC avec interférences électromagnétiques et peut être appliqué aux circuits CC avec de fortes interférences électromagnétiques dans les automobiles, les motos et d’autres industries. Matériel : PCB + composants électroniques Couleur : Jaune Contenu de l’emballage : 1 x filtre Seul le contenu de l’emballage ci-dessus, les autres produits ne sont pas inclus. Remarque : La réflexion de la lumière et les différents affichages peuvent rendre la couleur de l’article sur l’image un peu différente de la réalité. L’erreur de mesure autorisée est de +/- 1-3 cm.
