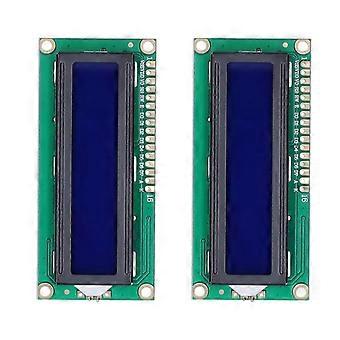

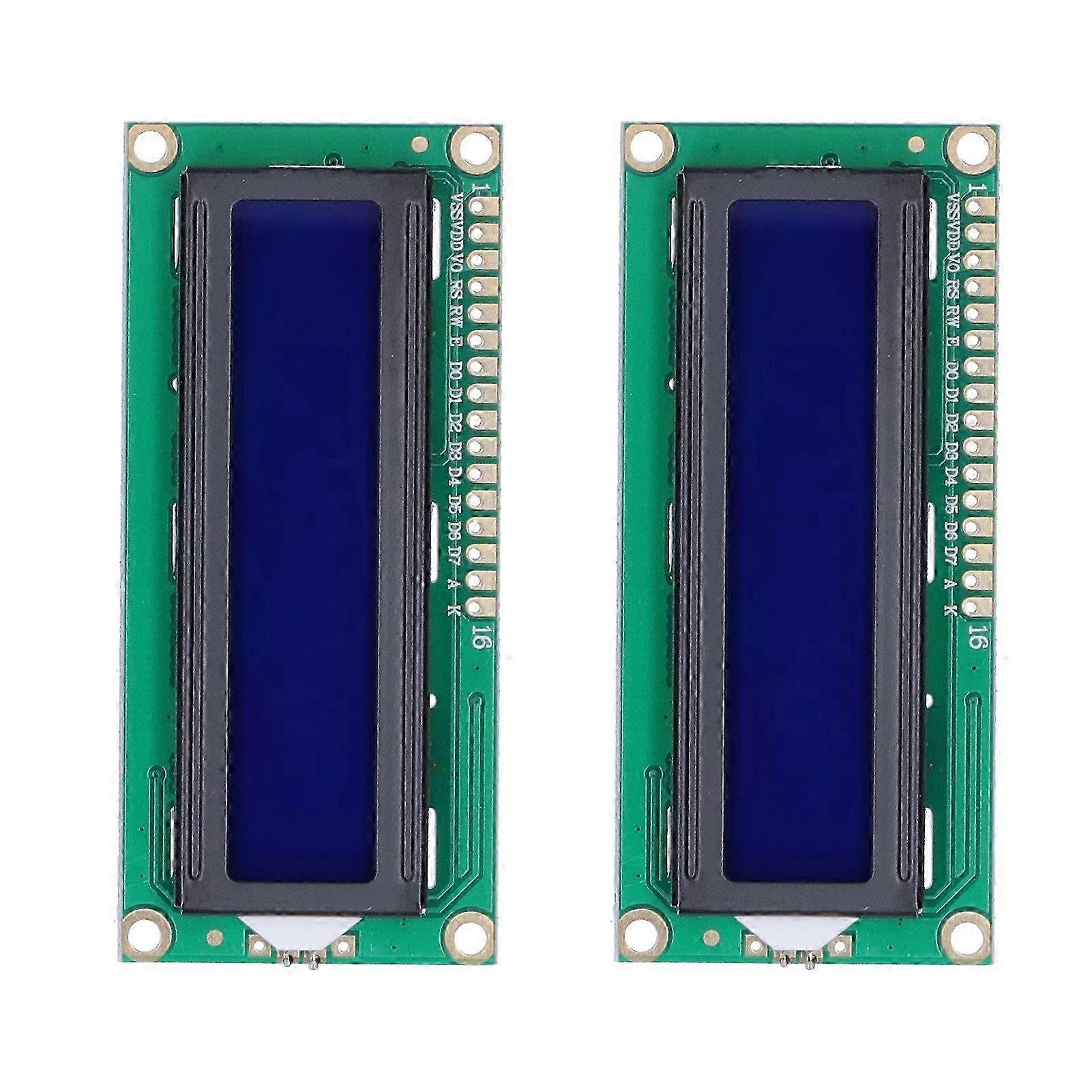

Type d’article : Micro-ordinateur à puce unique Module_x000D_ Matériel : PCB_x000D_ Objectif : Apprendre, tester, development_x000D_ Tension d’alimentation : DC 5V_x000D_ Nombre de caractères : 16 caractères, 2 lines_x000D_ Taille du produit : env. 80 x 36 mm / 3,1 x 1.4in_x000D_ Taille de l’écran : 65x14_x000D_ Mode d’emploi : _x000D_ Broche 1 : VSS est le power_x000D_ de masse Broche 2 : VDD est connecté à une supply_x000D_ d’alimentation positive 5V La broche 3 : V0 est la borne de réglage du contraste de l’écran à cristaux liquides. Le contraste est le plus faible lorsque la puissance positive est connectée, et le contraste est le plus élevé lorsque la puissance est mise à la terre. Lorsque le contraste est trop élevé, il produira des « images fantômes ». Lorsque vous l’utilisez, vous pouvez ajuster le contraste à l’aide d’un potentiometer_x000D_ 10K Broche 4 : RS est la sélection du registre, le registre de données est sélectionné lorsque le niveau est élevé et le registre d’instructions est sélectionné lorsque le niveau est low_x000D_ Broche 5 : R/W est la ligne de signal de lecture et d’écriture, l’opération de lecture à haut niveau et l’opération d’écriture à bas niveau. Lorsque RS et RW sont tous deux de bas niveau, la commande ou l’adresse d’affichage peuvent être écrites. Lorsque RS est de bas niveau et RW est de haut niveau, le signal d’occupation peut être lu. Lorsque RS est de haut niveau et RW de bas niveau, les données peuvent être written_x000D_ Broche 6 : La borne E est la borne d’activation. Lorsque la borne E passe du niveau élevé au niveau bas, le module LCD exécute le command_x000D_ Broches 7 à 14 : D0 à D7 sont des lines_x000D_ de données bidirectionnelles 8 bits Broche 15 : Puissance de rétroéclairage positive supply_x000D_ Broche 16 : Alimentation à rétroéclairage négatif
